應用領域：

航空航天：高溫合金、陶瓷基復合材料（CMC）。

電子器件：熱電材料、超硬切削工具。

生物醫療：多孔鈦合金骨植入材料。

科研前沿：納米材料、超導材料、MAX相陶瓷。

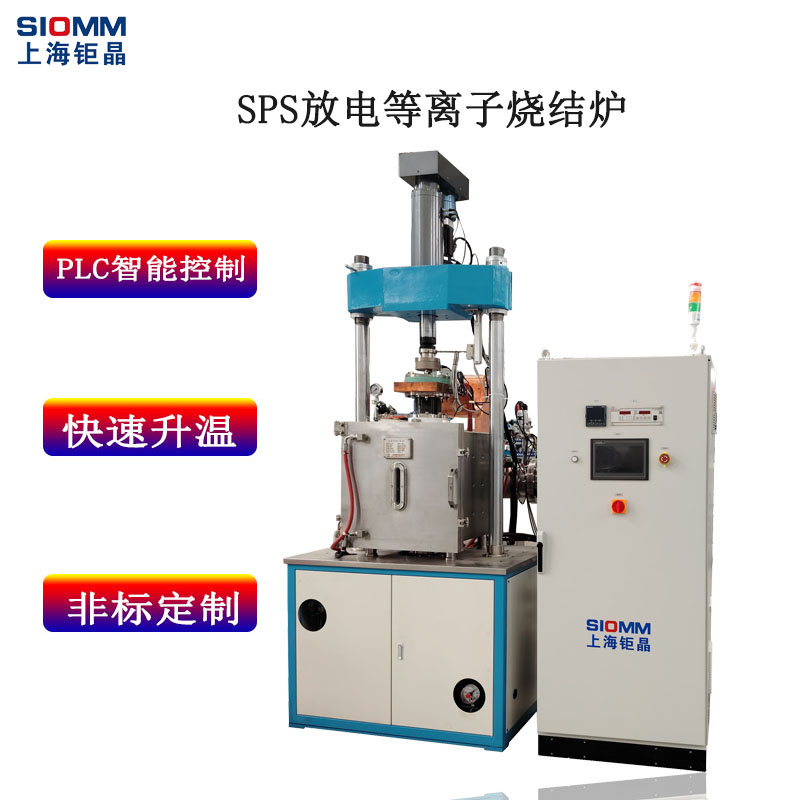

SPS（放電等離子燒結）是一種先進的快速燒結技術，通過脈沖直流電流直接作用于粉末材料，實現高效致密化。其核心特點如下：

技術特點：

1. 快速燒結與低溫高效

升溫速率快（可達1000°C/min以上），燒結時間短（幾分鐘至幾十分鐘），顯著抑制晶粒長大，適合納米材料、非晶合金等熱敏感材料。

低溫高效：相比傳統燒結（如熱壓、熱等靜壓），SPS可在更低溫度下實現高致密度，節約能耗并保留材料特性。

2. 獨特的燒結機制

等離子體活化：脈沖電流在粉末顆粒間產生放電等離子體，清除表面氧化物，增強原子擴散。

自發熱效應：電流直接通過模具和粉體，產生焦耳熱，實現內部均勻加熱，減少熱梯度。

3. 高致密化與優異性能

致密度高（接近理論密度），孔隙率低，尤其適合陶瓷、硬質合金等高熔點材料。

性能優化：燒結后的材料機械強度、導電/導熱性更優，適用于功能梯度材料（FGM）、復合材料。

4. 多功能性與廣泛適用性

材料范圍廣：金屬、陶瓷、半導體、高分子及其復合材料均可燒結。

復雜結構成型：可制備多層結構、多孔材料、納米晶塊體等特殊形態。

5. 智能化控制系統

精準溫壓控制：實時監測溫度、壓力、位移，編程自動化燒結曲線。

真空/氣氛保護：可選惰性氣體（Ar、N?）或真空環境，防止氧化。
