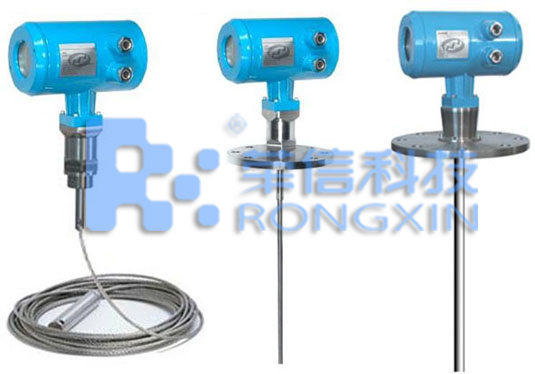

導波雷達物位計是由石家莊榮信科技有限公司生產的依據時域反射原理(TDR)為基礎的雷達物位計，它的電磁脈沖以光速沿鋼纜或探棒傳播，當遇到被測介質表面時，它的部分脈沖被反射形成回波并沿相同路經返回到脈沖發射裝置，發射裝置與被測介質表面的距離同脈沖在其間的傳播時間成正比，經計算得出液位高度。

二、安裝指南

下述的安裝指南適用于纜式和桿式探頭測量固體顆粒料和液體物體。導波雷達同軸管式探頭只適用于液體測量，安裝位置盡量遠離出料口和進料口。

對金屬罐和塑料罐，在整個量程范圍內不碰壁。如果是金屬罐，導波雷達物位計不要安裝在罐的中央。建議安裝在料倉直徑的1/4處。

纜式探頭或桿式探頭離罐壁*小距離不小于30厘米。

探頭底部距罐底大約30mm。

探頭距罐內障礙物*小距離不小于200mm。

如果容器底部是錐型的，傳感器可以安裝在罐頂中央，這樣就可以一直測量到罐底。

三、工作原理

1、輸入

    反射的脈沖信號沿纜繩傳導到儀表電子線路的部分，信號通過微處理器處理，識別出微波脈沖在物料表面所產生的回波，智能軟件識別出正確的回波信號，距離

物料表面的距離D與脈沖的時間行程T成正比：

                                       D=C×T/2其中C為光速

    因空罐的距離E已知，則物位L為：

                                       L=E-D

    2、輸出

    通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

四、測量范圍說明

H----測量范圍

L----空罐距離

B----頂部盲區

E----探頭到罐壁的*小距離

頂部盲區是指物料*高料面與測量參考點之間的*小距離。

底部盲區是指纜繩*底部附近無法*測量的一段距離。

頂部盲區和底部盲區之間是有效測量距離。

注意：只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。

五、導波雷達物位計測量液體時的安裝指導

下述安裝指導適用于桿式和纜式探頭的導波雷達液位計，管式探頭測量與安裝方式無關。

  1、安裝位置

距離罐壁的距離建議為罐直徑的1/6－1/4(至少300mm，混凝土罐至少400mm)

不能安裝在金屬罐中間

不能裝在下料口處

選擇探頭長度時，注意探頭底部距罐底的距離約大于30mm

注意介質溫度

安裝時注意探頭距離障礙至少200mm

2、測量液體標準安裝

對于粘度≤500cst且不易產生粘附的介質，管式探頭是*佳方案，其特點如下：

*的可靠性

可用于介電常數大于等于1.4的任何介質，測量與介質的導電性無關

罐內障礙物及短管尺寸不影響測量

比桿式探頭能承受的橫向壓力高

對于高粘度的介質，建議使用桿式探頭

3、在臥罐及立罐上的安裝

管式探頭及桿式探頭*長可到6米,對于測量距離超過6米的罐，可選用8mm纜式探頭

安裝及固定方式同固體粉倉的測量方式

對距罐壁的距離沒有限制，只要避免探頭接觸罐壁即可

如果罐內障礙物比較多而離探棒過近時，請選用管式探頭

六、技術參數

參 數：工作頻率:100MHZ-1.8GHZ

測量范圍：纜式：0-30m；桿式、同軸式：0-6m

重 復 性：±3mm

分 辨 率：1mm

采 樣：回波采樣55 次/s

響應速度：>0.2S（根據具體使用情況而定）

輸出電流信號：4-20mA

精 度：<0.1%

通訊接口：HART 通訊協議

過程連接：G1-1/2

過程壓力： -1-40bar

電 源：24VDC(±10%),

紋波電壓：1Vpp

耗 電 量：max 22.5mA

環境條件：溫度 -40℃～+80℃都可

外殼防護等級：IP68

防爆等級：EXiaIICT6

兩線制接線：儀表供電和信號輸出共用一根兩芯屏蔽電纜線

電纜入口：2個M20×1.5(電纜直徑5--9mm)

七、產品性能

測量不受以下因素影響：

被測液體密度

物料的電氣特性

液體表面的湍流和泡沫對測量無影響

四行文本顯示，清晰的菜單引導式現場操作

通過所提供的ToF Tool軟件可方便地實行遠程操作、診斷和測量點的文件編制

可提供遠程操作及顯示

通過現場包絡線的顯示進行診斷

可在不打開儲罐的情況下進行更換

八、導波雷達物位計特點

1、通用性強：可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，*高測量溫度可達800℃，*大壓力可達5MPa，并可應用于腐蝕、沖擊等惡劣場合。

2、防掛料：獨特的電路設計和傳感器結構，使其測量可以不受傳感器掛料的影響，無需定期清潔，避免錯誤測量。

3、免維護：在測量過程無可動部件，不存在機械部件損壞問題，無須維護。

4、抗干擾：純接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。

5、準確可靠：測量產品多樣化，使測量更加準確，不受環境變化的影響，穩定性高，使用壽命長。

九、導波雷達物位計產品應用

適用于高壓、高溫的的工作環境

溫度范圍：-200℃（-328 ℃）
