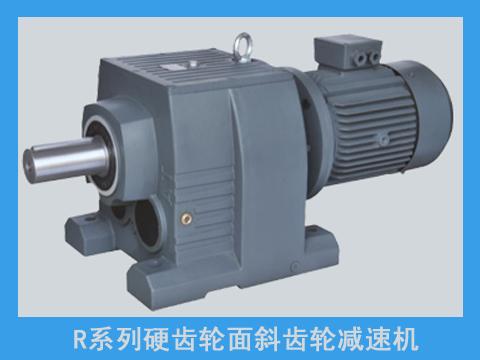

R系列齒輪減速機

 一、產品概述：

★小偏置輸出，結構緊湊，*大限度利用箱體空間，二級、三級在同一箱體內。

★硬齒面減速機節省空間，可靠耐用，承受過載能力高，功率可達132KW；

★能耗低，性能優越，減速機效率高達95%以上；

★振動小，噪音低，節能高；

★R系列斜齒輪硬齒面減速機選用20CrMnTi材料，并經過滲碳淬火熱處理，可使表面硬度達58-62HRC，經磨齒加工，精度可灰5-6級，具有加工精度高，傳動平穩、體積小承載能力大、壽命長等特點。

★經過精密加工，確保軸平行度和定位軸承要求，形成斜齒輪傳動總成的減速機配置了各種類電機，組合成機電一體化，完全保證了減速電機產品使用質量特性。

二、性能特點：

★小偏置輸出，結構緊湊，*大限度利用箱體空間，二級、三級在同一箱體內。

★采用整體式鑄造箱體,箱體結構剛度好,易于提高軸的強度和軸承壽命。

★安裝方式：底腳安裝、法蘭安裝有大小法蘭，易于選擇。

★實心軸輸出，平均效率是二級96%、三級94%、R/R 組合平均效率85%。

★專為攪拌設計的RM系列能承載較大的軸向力、徑向力。

三、技術參數：

速比范圍：R基本型3.33～289.74，RX型1.3～8.65，R/R組合型可達到27001

扭矩范圍：R基本型85～18000 Nm，RX型20～1680 Nm

功率范圍：R基本型0.18～160 kW，RX型0.18～132 kW

四、結構形式：

R：軸伸式底腳安裝   RF：法蘭安裝

R…F：底腳法蘭安裝  RM: 法蘭安裝帶加長軸承箱

RX：單級底腳安裝    RXF：單級法蘭安裝
R系列硬齒面斜齒輪減速機主要型號有：

R/RF17、R/RF27、R/RF37、R/RF47、R/RF57、R/RF67、R/RF77、R/RF87、R/RF97、R/RF107、R/RF137、R/RF147、R/RF167

R系列硬齒面斜齒輪減速機一級減速機主要型號有：

RX/RXF37、RX/RXF47、RX/RXF57、RX/RXF67、RX/RXF77、RX/RXF87、RX/RXF97、RX/RXF107、RX/RXF127、RX/RXF157
